KOMUNIKASI DATA DALAM JARINGAN KOMPUTER
1. ROUTERBOARD MIKROTIK
RouterBoard adalah router embedded produk dari mikrotik. Routerboard seperti sebuah pc mini yang terintegrasi karena dalam satu board tertanam prosesor, ram, rom, dan memori flash. Routerboard menggunakan os RouterOS yang berfungsi sebagai router jaringan, bandwidth management, proxy server, dhcp, dns server dan bisa juga berfungsi sebagai hotspot server. Menggunakan WiFi Mikrotik Routerboard sangat fleksibel, powerfull, banyak fitur dan mudah di konfigurasi.
Fungsi Routerboard Mikrotik
1. Sistem operasi ini memiliki fungsi utama sebagai router network.
2. Mampu menjalankan aplikasi kapasitas akses atau bandwith manajemen. Routerboard Mikrotik Merupakan aplikasi yang menunjukkan berapa besar data yang mampu dilewatkan sebuah router untuk menghubungkan pada perangkat internet yang lain. Mikrotik memiliki fungsi untuk mengatur kapasitas akses tersebut dan melihat lalu lintas pada bandwith tersebut.
3. Menjalankan aplikasi firewall. Seperti yang anda tahu, firewall berfungsi sebagai pelindung jaringan dan komputer yang terlibat dalam jaringan tersebut. Mikrotik Router memiliki kemampuan untuk men-setting firewall anda sehingga anda tahu mana yang bisa masuk ke dalam jaringan anda dan mana yang sekiranya membahayakan untuk jaringan pada komputer anda.
4. Menjalankan aplikasi WiFi Seperti yang anda tahu, wifi kini sudah begitu banyak tersebar di banyak tempat. Akan tetapi, untuk mengatur siapa saja yang boleh memiliki akses pada jaringan WiFi tersebut, mestilah ada operating system yang mengaturnya. Router Mikrotik memiliki kemampuan tersebut.
5. Menjalankan sistem hotspot. Kurang lebih ia memiliki fungsi yang sama seperti WiFi. Hotspot lebih condong pada tempat yang memiliki WiFi. Dengan memakai Router Mikrotik, maka anda bisa mengakses WiFi dari laptop atau gadget anda yang lain tanpa kabel.
Cara Setting Routerboard Mikrotik
1. Pertama, masuk ke routerboard mikrotik anda dengan winbox. Klik menu Wireless. Defaultnya Interfaces WLAN anda dalam posisi disable, kalo kita liat di winbox berwarna abu-abu. Jadi sebelumnya kita enable dulu. Klik interface wlan anda lalu klik tanda “√” untuk mengaktifkan interfaces wireless anda.
2. Untuk konfigurasi Interface Wireless, double klik di nama Interfaces Wireless Anda.
3. Tutup box Setting Wireless jika sudah selesai. Masuk ke tab “Security Profile” terus klik add (tanda “+”) maka akan keluar box seperti gambar di bawah.
4. Anda bisa melihat komputer atau laptop yang terkoneksi dengan wireless akses point kita, klik tab “Registration”. Anda bisa melihat MAC Address masing-masing komputer yang terhubung.
Pada gambar paling atas bagian No.2☝👆
Nama alatnya: Router yaitu Mikrotik Rb 750
Router adalah sebuah alat yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.
Router sendiri memiliki banyak sekali fungsi utama. Berikut ini adalah beberapa fungsi utama router :
1. Menghubungkan dua jaringan atau lebih dalam satu alamat IP.
2. Untuk menghubungkan sebuah jaringan LAN ke dalam jaringan komputer
3. Sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya
4. Menjalankan aplikasi kapasitas akses atau bandwith manajemen
5. Mengatur Pesan diantara melewati Kabel Fiber optic, kabel koaaksialm atau kabel twisted pair
ether port 1 = port untuk kabel dari internet
ether port 2 = untuk client
ether port 3 = untuk client
ether port 4 = untuk client
ether port 5 = untuk hotspot / AP router
Langkah-langkah:
1. Buka winbox. maka akan muncul tampilan seperti dibawah ini:
2. Connect to dengan MAC ADDRESS (klik IP MAC ADDRESS)
3. Kemudian tekan Connect, maka tampilannya akan seperti dibawah ini:
4.Jika Mikrotik anda sudah pernah di konfigurasi. Reset terlebih dahulu. Dengan Masuk ke System ==> Reset Configuration. Seperti gambar dibawah ini:
5.Lalu kita memberi nama Mikrotik kita, dengan cara sistem ==> identity. Seperti gambar dibawah ini:
Lalu kita setting di interfaces, fungsinya jika saat jaringan kita trouble. Kita mudah untuk mengetahui ether berapa yg trouble. Interfaces untuk setting nama pada ether di mikrotik dengan cara CTRL+C atau klik pada menu yg berwarna kuning.
6. Setting Address di IP -> Address. ether2 - 5
disini kita menentukan jumlah client ether kita. dengan cara Subnetting.
7. Setting DNS. IP ==> DNS. Saya menggunakan dns google 8.8.8.8, 8.8.4.4 dan untuk BLC TELKOM - KPLI KLATEN 202.134.1.10 , 202.134.0.155
8. Setting DHCP client (jika settingan dari kabel internetnya sudah DHCP).
Dan jika kabel yang dari internet itu static maka setting address. tambahkan ether1(sesuai dengan ip dari kabel internet). lalu setting di IP -> Routers lalu klik tombol (+) lalu gatewaynya saja di ganti ether1.
DHCP client untuk men-dhcp Server
DHCP server untuk men-dhcp Client.
9. Setting DHCP Server. ether2 - ether5.
10. Setting firewall pada IP -> Firewall. Masquerade berguna untuk menyetarakan, agar bisa terkoneksi ke jaringan internet. Dengan bantuan masquerade sebuah ip publik dapat mendistribusikan koneksi internet ke banyak ip private.
11. Ping google.com di terminal.
12. Selesai
Pada gambar paling atassss bagian No.3 ☝👆☝
3. HUB
Hub merupakan sebuah perangkat jaringan yang bekerja pada OSI layer 1, yaitu Physical Layer. Sehingga Hub hanya bekerja tak lebih sebagai penyambung ataupun concentrator saja, serta hanya menguatkan sinyal di kabel Unshielded Twisted-Pair (UTP). Hub tak mengenal MAC Addressing atau Physical Addressing sehingga tidak bisa memilah data yang harus ditransmisikan sehingga collision tak bisa dihindari dari penggunaan Hub tersebut.
Fungsi Hub
1. Memfasilitasikan penambahan penghilangan ataupun penambahan workstation.
2. Menambah jarak network (bisa berfungsi sebagai repeater).
3. Menyediakan/memfasilitasi fleksibilitas dengan mensupport interface yang berbeda (Ethernet, Toket ring dan FDDI)
4. Menawarkan feature-featur yang fault tolerance (Isolasi Kerusakan).
5. Memberikan menegement yang tersentralisasi ( koleksi informasi, diagnostic).
Cara Menghubungkan Komputer dengan HUB
Siapkan kabel LAN dengan konfigurasi Straight, HUB, dan komputer. Hubungkan ujung konektor pada port ethernet di komputer dan konektor satunya di hubungkan ke HUB. Setelah menyiapkan koneksi fisiknya, kemudian agar komputer dapat terhubung, maka harus disetting IP address nya, Langkah-langkahnya yaitu :
1. Klik Start – Control Panel – Network And Sharing Center – Change Adapter Setting
2. Kemudian klik Local Area Connection
3. Kemudian klik kanan lalu pilih Properties
Klik Internet Protocol Version 4(TCP/IPv4)
kemudian pilih Properties
Pilih Use the following IP address
Isikan IP address : 192.168.1.1
Subnet mask : 255.255.255.0
Klik OK.
4. ACCESS POINT TP LINK WA-5210G OUTDOOR
Fungsi Access Point
1. Sebagai pengatur lalu lintas data, sehingga memungkinkan banyak Client dapat saling terhubung melalui jaringan (Network).
2. Mengatur supaya AP dapat berfungsi sebagai DHCP server
3. Mencoba fitur Wired Equivalent Privacy (WEP) dan Wi-Fi Protected Access(WPA)
4. Mengatur akses berdasarkan MAC Address device pengakses
5. Sebagai Hub/Switch yang bertindak untuk menghubungkan jaringan lokal dengan jaringan wireless/nirkabel.
Cara Setting Acces Point TP-LINK
setting IP dikomputer terlebih dahulu, disini saya mnggunakan IP Address 192.168.1.100, Subnet Mask 255.255.255.0 dan Gateway 192.168.1.254 (alamat IP default tp link wa5210g).
Buka browser, bisa menggunakan Opera, Google Chrome, Firefox, IE, atau browser yang lain. Ketikkan alamat IP Address Tp Link wa5210. Karena saya masih menggunakan alamat default maka IP nya adalah 192.168.1.254, Jika alamatnya sudah diganti silahkan disesuaikan saja. Setelah itu kita akan masuk pada halaman login, silahkan masukkan username dan password. Untuk username default adalah admin dan passwordnya juga admin. Selanjutnya akan masuk pada halaman home, klik Quick Setup seperti pada gambar berikut kemudian klik NEXT.
Kemudian, Pilih AP Client Router kemudian klik NEXT.
Pilih Dinamic IP kemudian klik NEXT.
Setelah itu, isi SSID sesuai keinginan kita, klik NEXT dan Finish. Lalu tunggu beberapa detik sampai selesai reboot.
Masuk ke menu Network - LAN. Kemudian isi IP addres sesuai keinginan tapi jangan sama dengan IP komputer. Untuk menu WAN pilih dinamic agar nantinya mendapatkan alamat IP otomatis. Setelah itu, klik SAVE.
Selanjutnya pilih menu Wireless - Basic setting, Regionnya isikan Indonesia, Chanel bisa otomatis bisa juga manual kemudian ceklist enable high power mode, jangan lupa klik SAVE.
Pilih menu Wireless - Wireless Mode pilih Client.

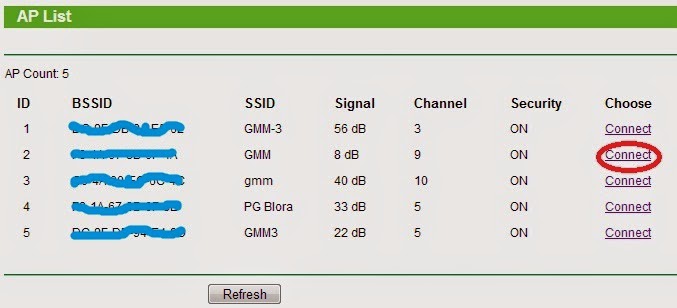

Selanjutnya dibagian bawah klik SURVEY maka akan tampil AP List seperti pada gambar. Pilih salah satu dan klik Conect.
Masuk ke menu Wireless - Security setting pilih type keamanan yang sama dengan wireless yang kita tembak tadi, kemudian isi password wireless yag kita tembak, dan jangan lupa klik save agar settingan kita tersimpan.
5. WIRELESS OUTDOOR TP-LINK WA 5210G
Cara Setting
Langkah pertama adalah menghubungkan 1 kabel utp dari colokan poe di power injector ke wireless TP Link-WA5210G.
Dan hubungkan kabel utp dari colokan LAN ke power injector.
Serta sumber arus listrik ke power injector, sebagaimana petunjuk bawaan dari alat hingga lampu indikator 2 bagian kiri nyala.
Jika lampu power berkedip terus, itu artinya ada masalah pada supplai arus listrik.
bisa jadi kabel utp yang dari colokan poe (di power injector) itu yang bermasalah, uji saja dengan tes konektor kabel utp apakah urutan menyalanya benar atau salah.
Kemudian mengubah IP Network di komputer yang kita pakai, bisa diakses dari properties di Network Conection status itu kemudian mengisikan IP-nya untuk pengalamatan (misalnya isikan 192.168.1.100) dan subnet mask-nya (255.255.255.0).
Setelah itu buka via browser (misalnya pakai firefox, internet explorer, opera, safari dan sejenisnya) dengan mengetikkan 192.168.1.254 di address bar. Lalu, masukkan nama admin dengan “admin“, passwordnya juga “admin“.
Kemudian, Klik pada tab Wireless >> Wireless Mode >> Klik point Access Point.
Setelah konfigurasi atau penyettingan selesai baru kita bisa mengubah-ubah yang lain, Mau kita jadikan apa alat tadi, Misalnya kita akan mengubahnya menjadi Access Point, maka harus diSetting terlebih dahulu.
Jika sudah beres, jangan lupa kembalikan Ip Address yang tadi kita ubah menjadi 192.168.1.100 itu ke Optain an IP address automatically atau sesuai settingan sebelumnya.
6. TROUBLESHOOT UNIDENTIFIED NETWORK - NO INTERNET ACCESS
Masalah unidentified network bukanlah hal yang jarang terjadi dan kasus ini tidak hanya terjadi pada jaringan wifi hotspot saja tapi juga pada sambungan LAN, perlu beberapa setingan untuk mengatasi masalah tersebut.
Unidentified Network bisa saja terjadi dikarenakan oleh gagalnya PC untuk mendapatkan IP addressnya secara otomatis, sehingga perlu adanya penyetingan secara manual, berikut proses untuk melakukan setingan manual tersebut.
Klik "Open Network and Sharing Center" melalui icon wireless di kanan bawah dekstop laptop anda, setelah itu akan tampil seperti gambar dibawah dan klik pada bagian yang dilingkari.
Untuk selanjutnya pilih properties => pilih "internet protocol version 4 (TCP/IPv4)" => klik properties, pilih Use the following ip dan use the following DNS maka akan tampil tab seperti berikut (Ini sudah di isi) yang Aslinya kosong. Isikan secara manual IP address seperti area yang dilingkari diatas. Dan klik OK => Close.
Pada saat menyetting pilih Obtain Ip Address Automatically begitu pun DNS Pilih Obtain DNS Server Biasanya penyebab unidentified network pada wifi id karena kegagalan mendapatkan Ip dan Gateway dari @wifi id .
7. ACCESS POINT INDOOR
Fungsi Access Point Indoor
Mengatur user admin pada AP
Dapat membagi acces ke setiap HP/laptop dengan WIFI
Mengatur supaya AP dapat berfungsi sebagai DHCP server
Mencoba fitur Wired Equivalent Privacy (WEP) dan Wi-Fi Protected Access(WPA)
Mengatur akses berdasarkan MAC Address device pengakses.
Langkah Konfigurasi Acces Point
Yang perlu disiapkan :
Access Point TP-LINK Indoor
Jaringan Internet/ISP DSL koneksi atau modem internet broadband
Komputer / Laptop (untuk konfigurasi)
Kabel UTP.
Langkah pertama yang harus kita lakukan adalah menyalakan Access Point ke listrik .
Setelah itu colokkan kabel UTP dari PC/Laptop ke Access Point.
Kemudian pastikan kabel UTP sudah dalam keadaan terkoneksi dari Access Point ke PC/Laptop. Lalu setting IP PC menjadi satu subnet dengan IP Access Point yaitu:
IP Address : 192.168.1.x (selain 254)
Subnet Mask : 255.255.255.0
Setelah itu lakukan test ping ke IP Access Point.
Jika sudah, buka browser kemudian ketikkan alamat IP dari IP Access Point yaitu 192.168.1.254 Lalu tekan enter, kemudian masukkan user name dan password nya kemudian pilih log in.
Setelah itu masuk ke menu Network pada jendela konfigurasi Access Point lalu pilih jenis static Ip atur IP nya sesuai dari IP yang didapat dari ISP atau internet nya. Contoh :
IP yang didapat dari ISP saya : 192.168.137.1 maka, ganti IP Address Access Point menjadi satu subnet dengan IP dari ISP dan ingat IP yang anda masukkan tersebut akan menjadi IP Access Point anda, dan di bagian Default Gateway masukkan IP dari ISP tadi kemudian pilih save dan tunggu proses reboot selesai.
Lalu setelah itu ganti IP PC /Lptop anda menjadi satu subnet dengan IP Access Point anda yang baru yaitu 192.168.137.x (selain 254), ini bertujuan agar kita bisa masuk ke konfigurasi Access Point nya lagi. Jika sudah berhasil kembali masuk ke konfigurasi Access Point melalui browser seperti sebelumnya, pastikan dulu test ping berjalan.

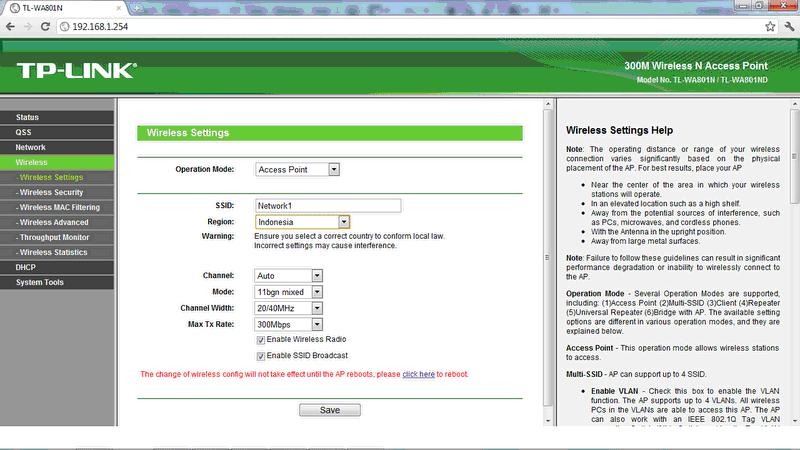

Setelah itu pilih menu Wireless – Wireless Setting dan pilih Operation Mode nya sebagai Access Point dan ganti SSID nya sesuai keiinginan anda, dan sisanya biarkan auto atau jika anda ingin lebih detail silahkan setting manual namun jika anda bingung biarkan sisanya dalam keadaan default lalu tekan save.
Setelah itu masuk ke menu Wireless – Wireless Security. Jika anda ingin jaringan wireless ini terkunci oleh password maka beri centang jenis enscripsi yang ingin anda gunakan, saya sarankan untuk menggunakan jenis WPA2, baca keterangan disamping nya untuk syarat pemberian password nya, kemudian tekan save.
Kemudian masuk ke menu DHCP, di menu ini jika anda pilih enable maka Client yang terkoneksi tidak perlu melakukan setting IP. Tentukan range IP yang ingin anda buat. Saran batasi jumlah IP hanya maksimal 15 client, setelah itu isi kolom default gateway dengan IP dari ISP dan kolom DNS dengan DNS open atau IP ISP juga bisa, lalu tekan Save.
Kemudian yang paling penting adalah mengganti password untuk masuk ke konfigurasi Access Point yaitu di menu System Tools – Password, lalu tekan Save.
Dan langkah terakhir adalah me restart Access Point anda yaitu di menu System Tools – Reboot dan tunggu hingga proses reboot selesai. Coba tes koneksi ke jaringan yang anda buat itu dengan PC/Laptop yang ada fasilitas WiFi nya, cek apakan sudah sesuai dengan yang anda inginkan. Jika anda sudah mengkonfigurasi nya dengan benar maka anda sudah berhasil membuat jaringan Wireless Internet.
KESIMPULAN :
Semua Alat jaringan tersebut adalah alat untuk membangun sebuah jaringan. Biasanya digunakan untuk jaringan LAN di sebuah gedung, sekolah atau universitas. Alat tersebut untuk menghubungkan dari satu node ke node lain. Keperluan alat tersebut adalah untuk membangun sebuah jaringan yang mencakup kurang lebih 100 M yang biasanya digunakan untuk gedung, kantor dan sekolah.
